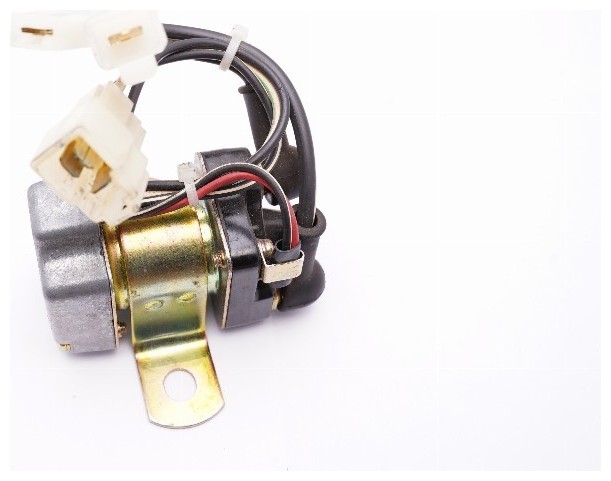

Ρελέ, ανυψωτικού μηχανήματος TCM

ΠΡΟΔΙΑΓΡΑΦΈΣ

Το σχήμα του επαφέα
στρογγυλό σχήμα 4

Μέγιστο μήκος του επαφέα L1 (mm)
91

Μέγιστο πλάτος του επαφέα W1 (mm)
52

Μέγιστο ύψος του επαφέα H1 (mm)
78

Αριθμός ηλεκτρομαγνητικών
1

Τάση της ηλεκτρομαγνητικής βαλβίδας (V)
24

Είδος ρεύματος
συνεχές ρεύμα

Είδος λειτουργίας
διακοπτόμενη λειτουργία

Αριθμός συνδέσεων στην ηλεκτρομαγνητική βαλβίδα
1

Τύπος σύνδεσης στην ηλεκτρομαγνητική βαλβίδα
σύρμα με σύνδεσμο

Μήκος του καλωδίου του πηνίου L2 (mm)
170

Αριθμός συνδέσεων επαφής
2

Τύπος σύνδεσης επαφής
εξωτερικό

Μέγεθος εξωτερικού σπειρώματος
Μ6

Μέτρηση ύψους του εξωτερικού σπειρώματος (mm)
1

Δεξί / αριστερό εξωτερικό σπείρωμα
δεξι

ασφάλεια
ΟΧΙ

εξωτερική δίοδος
ΟΧΙ

εξωτερική αντίσταση
ΟΧΙ

Αριθμός κανονικών ανοιχτών επαφών (ΟΧΙ)
1

βοηθητική επαφή
ΟΧΙ

μαγνητικές εκρήξεις
ΟΧΙ

Πάνω εξώφυλλο
κλειστό

Η μικρότερη κεντρική απόσταση μεταξύ των οπών στερέωσης C1 (mm)
66

Αριθμός κλειστών οπών
2

Σχήμα επιφάνειας τοποθέτησης
διαμέρισμα
