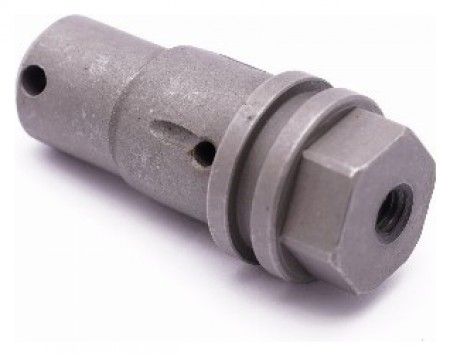

Πείρος μπουκάλας τιμονιού ανυψωτικού, Πίσω σύστημα (Toyota)

ΠΡΟΔΙΑΓΡΑΦΈΣ

Κύριο σχήμα του άξονα
S

Συνολικό μήκος L1 (mm)
53.1

Η μεγαλύτερη τελική διάμετρος (όχι η διάμετρος της κεφαλής) D1 (mm)
17

Η δεύτερη μεγαλύτερη τελική διάμετρος D2 (mm)
20

Διάμετρος κεφαλής D3 (mm)
24

Μήκος κεφαλής (δεν υπερβαίνει το μισό του συνολικού μήκους του άξονα) L2 (mm)
10.2

Κεντρική απόσταση μεταξύ της οπής ή της αυλάκωσης και του άκρου του άξονα C1 (mm)
4.5

Η μεγαλύτερη διάμετρος της πλήρως τρυπημένης οπής D5 (mm)
3.7

Αριθμός ακτινωτών αυλακώσεων
1

Πλάτος της ευρύτερης ακτινικής αύλακας W1 (mm)
3.5

Αριθμός αυλακώσεων στο σώμα του άξονα
4

Αριθμός οπών γράσου
2

Αριθμός εισόδων γράσου
1

Το μεγαλύτερο εσωτερικό νήμα τύπου TA2
Μ6

Μέτρηση τόνου (mm)
1

Πλάτος στα επίπεδα, σε εξάγωνο ή 1 επίπεδη επιφάνεια WAF (mm)
19

Eccentric
ΝΑΙ

Hardened
ΝΑΙ

Grinded
ΟΧΙ

Υλικό
ατσάλι
