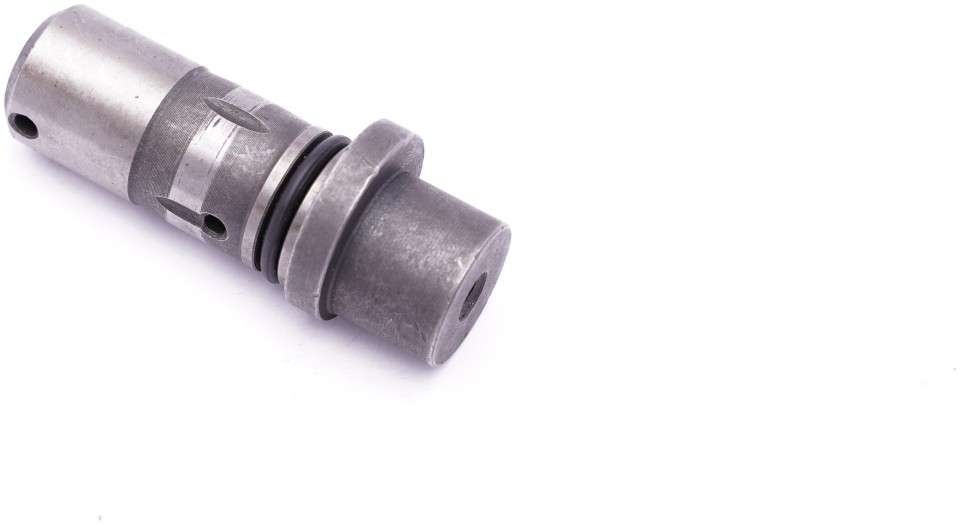

Πείρος μπουκάλας τιμονιού ανυψωτικού, Πίσω σύστημα

ΠΡΟΔΙΑΓΡΑΦΈΣ

Κύριο σχήμα του άξονα
S

Συνολικό μήκος L1 (mm)
65.4

Η μεγαλύτερη τελική διάμετρος (όχι η διάμετρος της κεφαλής) D1 (mm)
20

Διάμετρος κεφαλής D3 (mm)
26

Μήκος κεφαλής (δεν υπερβαίνει το μισό του συνολικού μήκους του άξονα) L2 (mm)
5

Κεντρική απόσταση μεταξύ της οπής ή της αυλάκωσης και του άκρου του άξονα C1 (mm)
5

Η μεγαλύτερη διάμετρος της πλήρως τρυπημένης οπής D5 (mm)
3.5

Αριθμός ακτινωτών αυλακώσεων
1

Πλάτος της ευρύτερης ακτινικής αύλακας W1 (mm)
3.4

Αριθμός αυλακώσεων στο σώμα του άξονα
4

Αριθμός οπών γράσου
2

Αριθμός εισόδων γράσου
1

Το μεγαλύτερο εσωτερικό νήμα τύπου TA2
Μ6

Μέτρηση τόνου (mm)
1

Eccentric
NAI

Hardened
NAI

Grinded
NAI

Υλικό
ατσάλι
