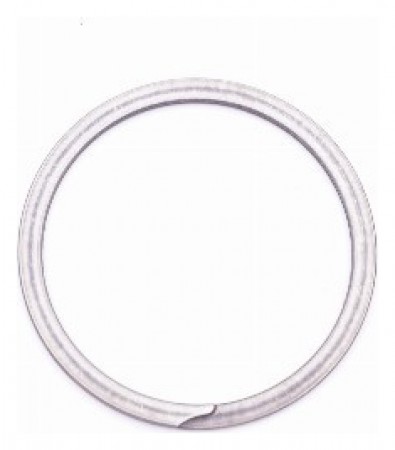

Ασφάλεια ρουλεμάν περονοφόρου- κλαρκ

ΠΡΟΔΙΑΓΡΑΦΈΣ

Τύπος δακτυλίου συγκράτησης
σπειροειδής

Κύριο σχήμα του σπειροειδούς δακτυλίου συγκράτησης
KR

Δευτερεύον σχήμα του σπειροειδούς δακτυλίου συγκράτησης
KR-01

Τύπος περιτύλιξης του σπειροειδούς δακτυλίου συγκράτησης
ΕΝΑ

Αριθμός στροφών του σπειροειδούς δακτυλίου συγκράτησης
2

Τύπος συναρμολόγησης του δακτυλίου συγκράτησης
εσωτερικός

Εσωτερική διάμετρος του δακτυλίου σε κατάσταση χωρίς τάση D1 (mm)
27,53

Εξωτερική διάμετρος του δακτυλίου σε κατάσταση χωρίς τάση D2 (mm)
32

Πάχος του δακτυλίου TH1 (mm)
2.03

Μέγιστο πλάτος ακτινικής διατομής W2 (mm)
2.24

Ελάχιστη διάμετρος περιβλήματος D4 (mm)
30.18

Μέγιστη διάμετρος περιβλήματος D4 (mm)
30.18

Διάμετρος αυλάκωσης D5 (mm)
31,75

Πλάτος αυλάκωσης W3 (mm)
1.42

Υλικό
ατσάλι

Μετρική/Ίντσα
αυτοκρατορικός

Εσωτερική διάμετρος του δακτυλίου σε κατάσταση χωρίς τάση D1 (ίντσα)
1.084

Εξωτερική διάμετρος του δακτυλίου σε κατάσταση χωρίς τάση D2 (ίντσα)
1.26

Πάχος του δακτυλίου TH1 (ίντσα)
0,08

Μέγιστο πλάτος ακτινικής διατομής W2 (ίντσες)
0,088

Ελάχιστη διάμετρος περιβλήματος D4 (ίντσα)
1.188

Μέγιστη διάμετρος περιβλήματος D4 (ίντσες)
1.188

Διάμετρος αυλάκωσης D5 (ίντσα)
1,25

Πλάτος αυλάκωσης W3 (ίντσα)
0,056
